Urs Bona - Roue à Aube

Traçage du profil d'une dent en bois montée sur une grande roue adaptée à une roue en fonte.

2015-2016

Travail effectués:

Relevé par décalcage du profil de la roue en fonte
Relevé des cotes des 2 roues avec les dents
Modélisation des 2 roues.
Définition précise du profil sur la roue en fonte
Modélisation de la dent en bois en fonction de la roue en fonte
Création de dents prototypes en bois par le Repuis à Grandson
Mise en place des dents prototype et contrôle après fonctionnement.
Ajustement du profil sur les 90 dents de la grande roue
Démontage et montage des nouvelles dents par le Repuis à Grandson
Nettoyage et montage de 2 bagues de centrage de la roue en fonte par le Repuis à Grandson
Suivi de projet avec les intervenants

Modélisation sur CAO:

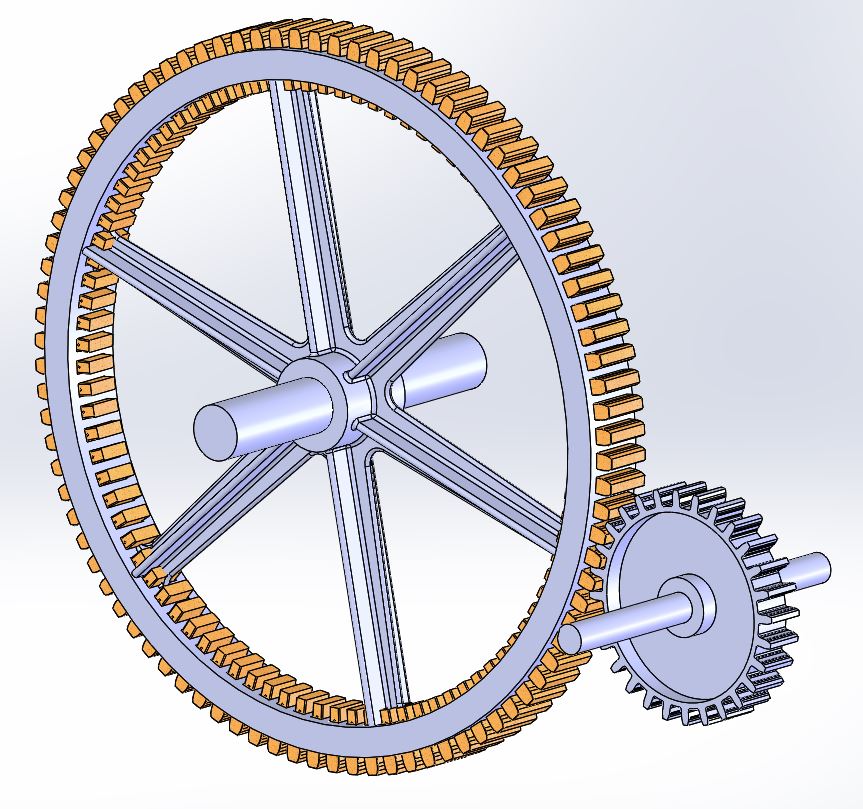

Grande roue avec dents en bois et roue en fonte

CAO ensemble

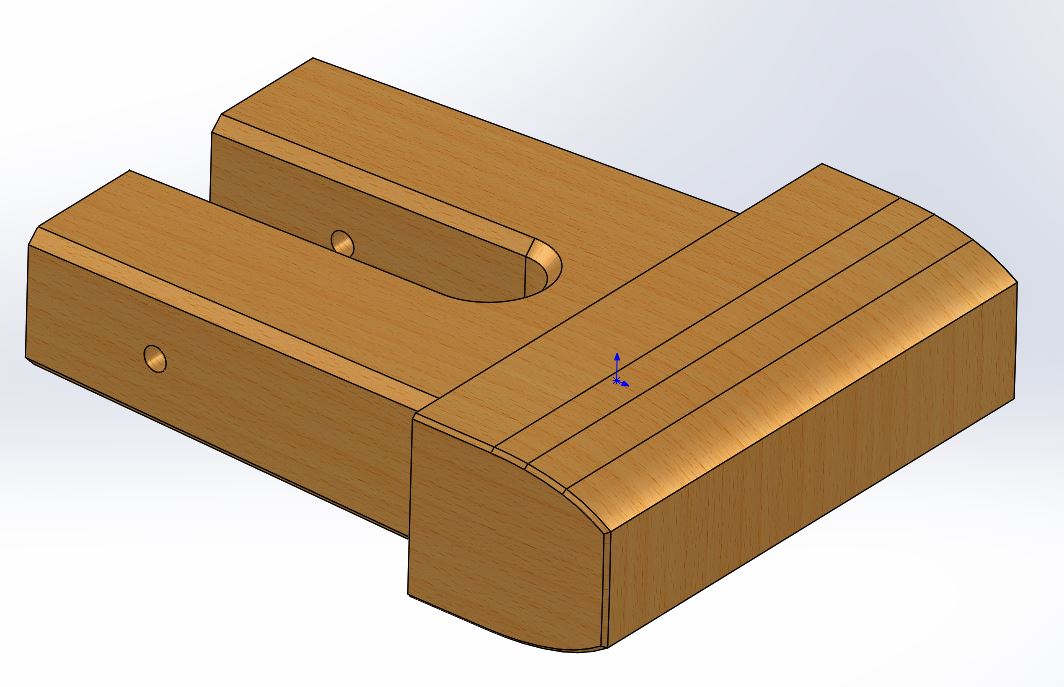

Profil de la dent avec dégagement nécessaire pour le montage sur la grande roue.

Dent

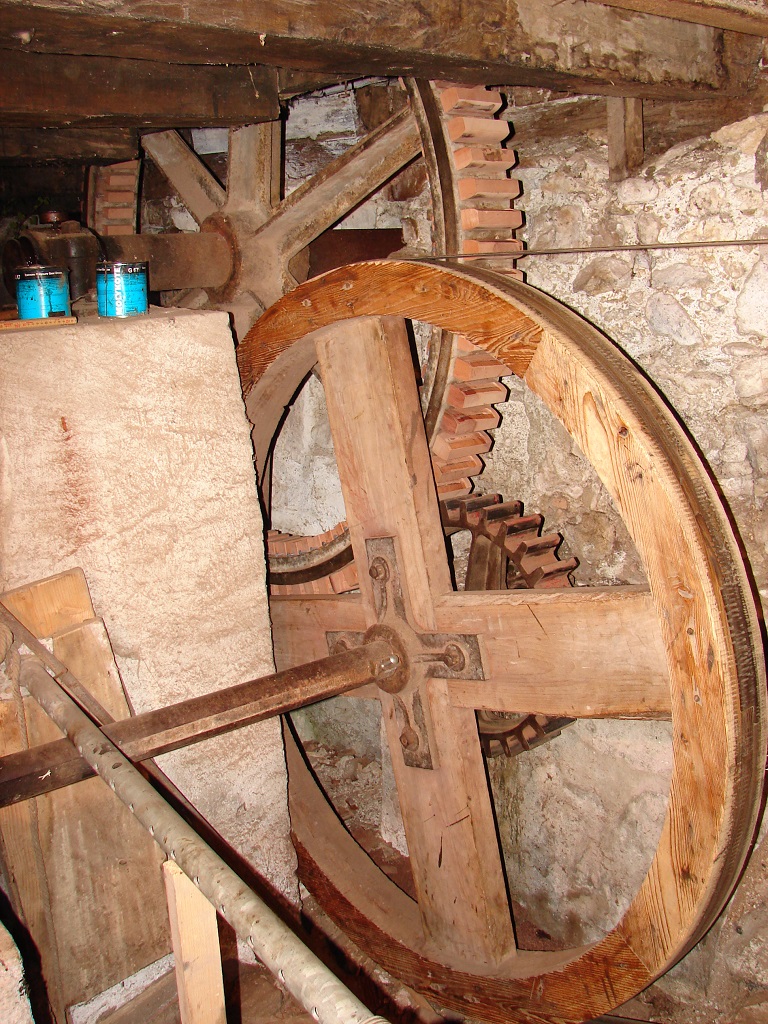

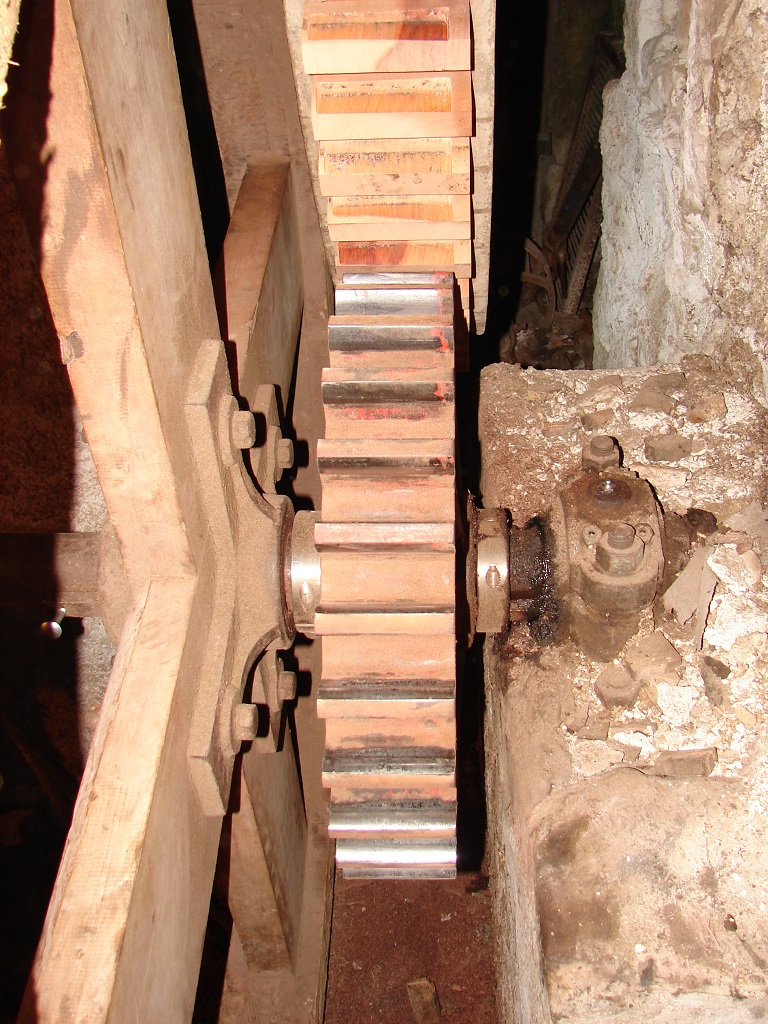

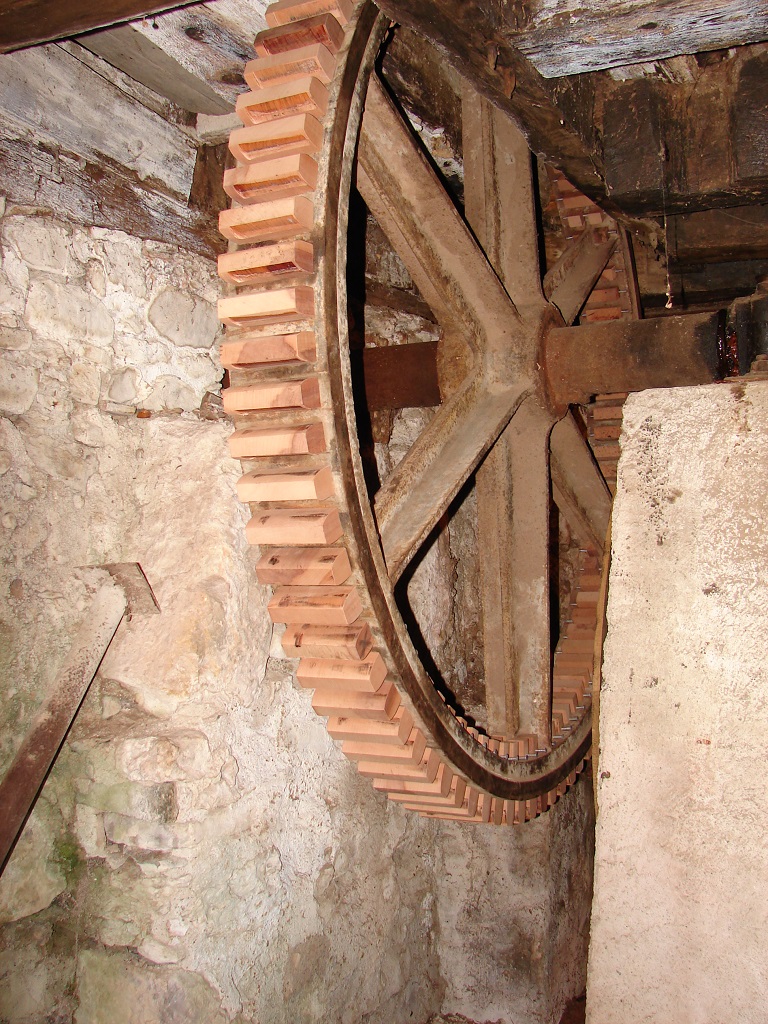

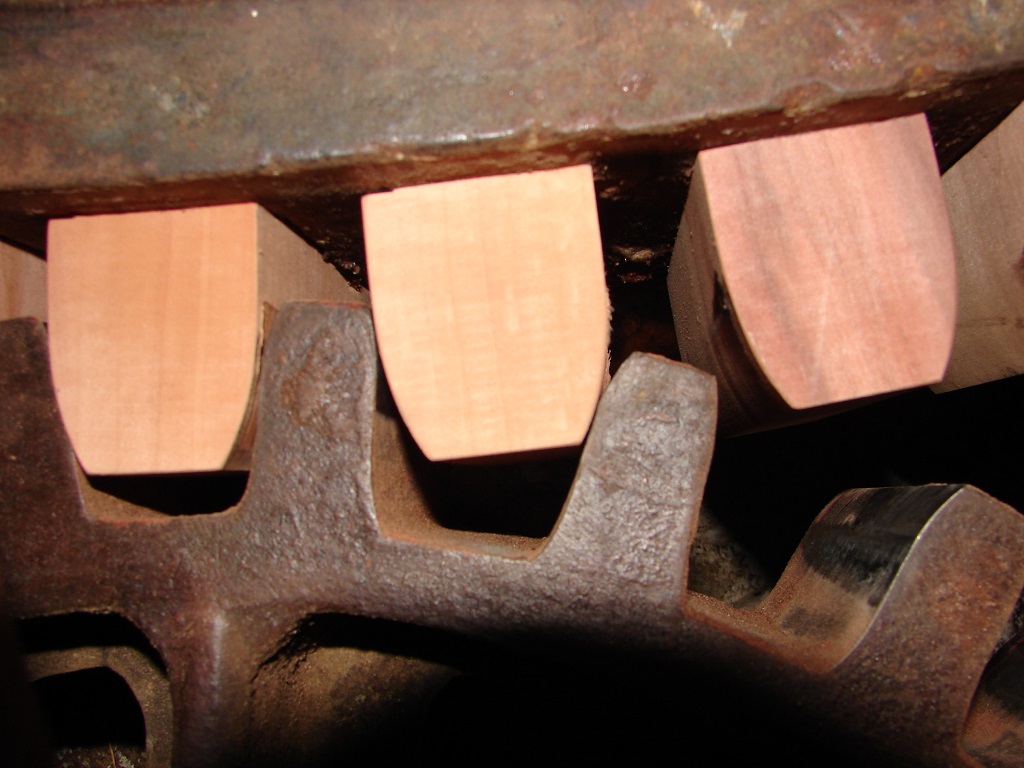

Roue avec dents en bois et roue en fonte avant travaux:

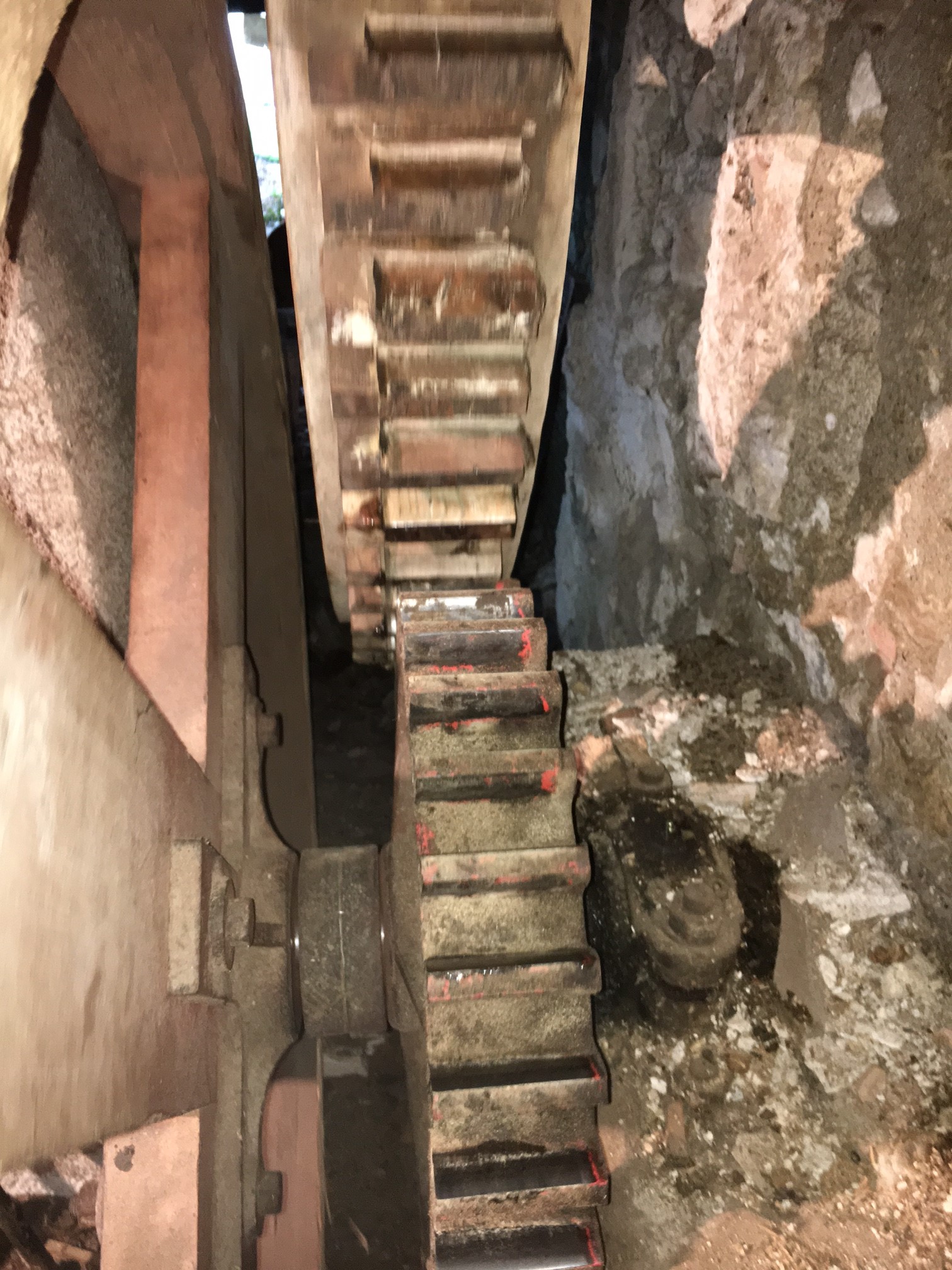

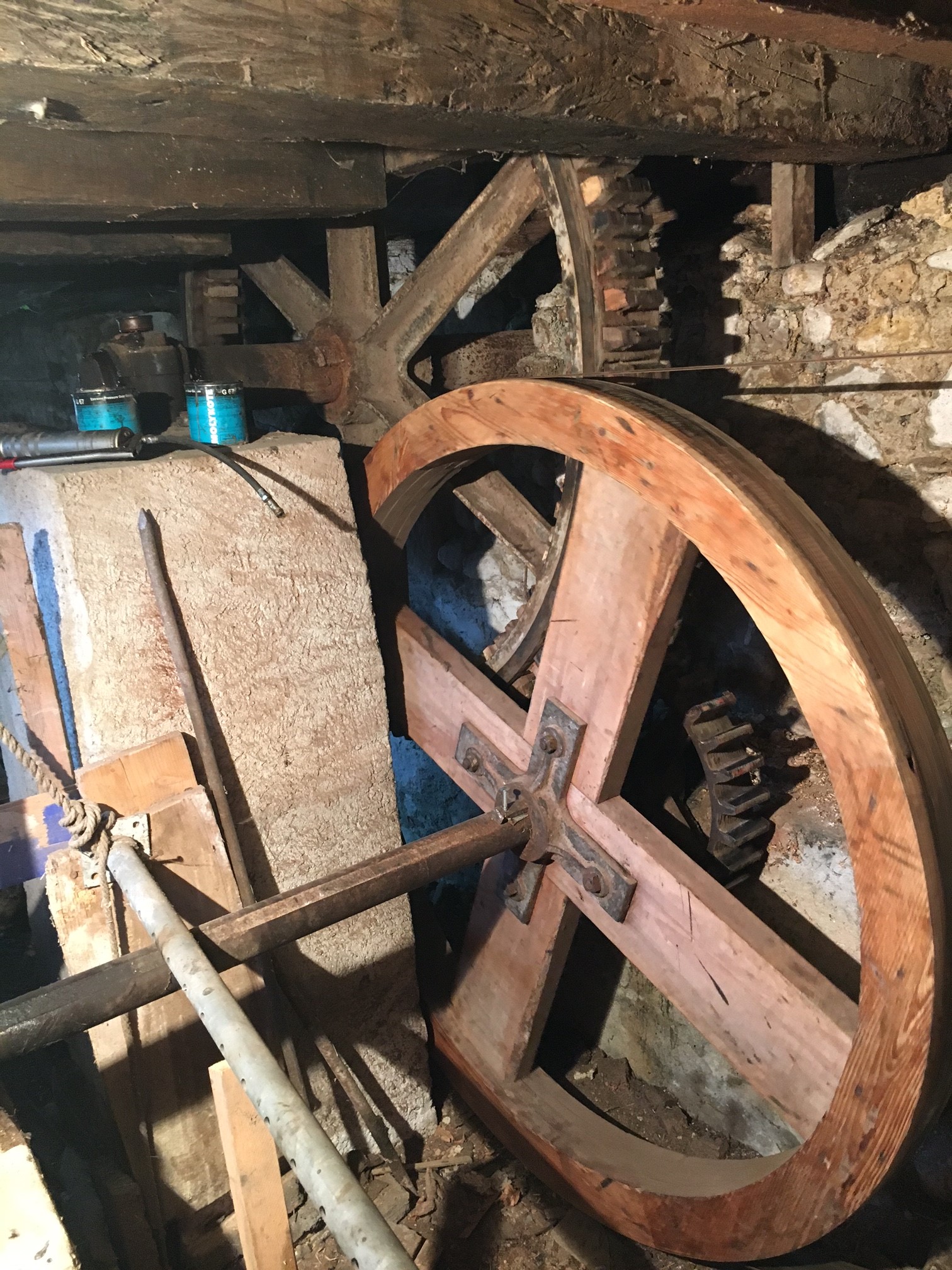

Roue avec dents en bois et roue en fonte après travaux:
